步骤 1 到 6 ，是处理应用启动，启动好后，以后就不需要再走这个步骤了。

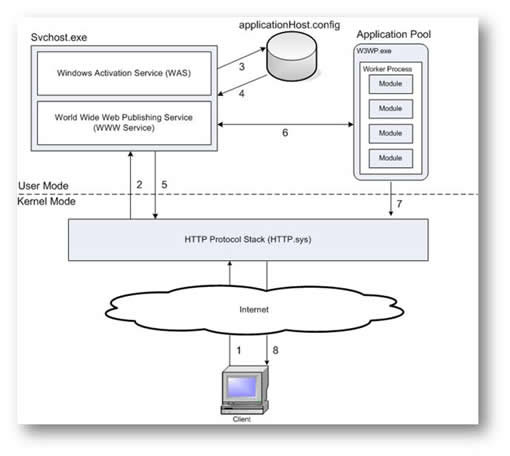

　　上图的8个步骤分别如下：

1. 当客户端浏览器开始HTTP 请求一个WEB 服务器的资源时，HTTP.sys 拦截到这个请求。
2. HTTP.sys contacts WAS to obtain information from the configuration store.
3. WAS 向配置存储中心请求配置信息。applicationHost.config。
4. WWW 服务接受到配置信息，配置信息指类似应用程序池配置信息，站点配置信息等等。
5. WWW 服务使用配置信息去配置 HTTP.sys 处理策略。
6. WAS starts a worker process for the application pool to which the request was made.
7. The worker process processes the request and returns a response to HTTP.sys.
8. 客户端接受到处理结果信息。

　　W3WP.exe 进程中又是如果处理得呢？？ IIS 7 的应用程序池的托管管道模式分两种： 经典和集成。 这两种模式下处理策略各不相通。

　　本文作者：郭红俊 http://blog.joycode.com/ghj

　　IIS 6 以及 IIS7 经典模式的托管管道的架构

　　在IIS7之前，ASP.NET 是以 IIS ISAPI extension 的方式外加到 IIS，其实包括 ASP 以及 PHP，也都以相同的方式配置（PHP 在 IIS 采用了两种配置方式，除了 IIS ISAPI extension 的方式，也包括了 CGI 的方式，系统管理者能选择 PHP 程序的执行方式），因此客户端对 IIS 的 HTTP 请求会先经由 IIS 处理，然后 IIS 根据要求的内容类型，如果是 HTML 静态网页就由 IIS 自行处理，如果不是，就根据要求的内容类型，分派给各自的 IIS ISAPI extension；如果要求的内容类型是 ASP.NET，就分派给负责处理 ASP.NET 的 IIS ISAPI extension，也就是 aspnet_isapi.dll。下图是这个架构的示意图。

　　IIS 7 应用程序池的 托管管道模式 经典 模式也是这样的工作原理。 这种模式是兼容IIS 6 的方式， 以减少升级的成本。

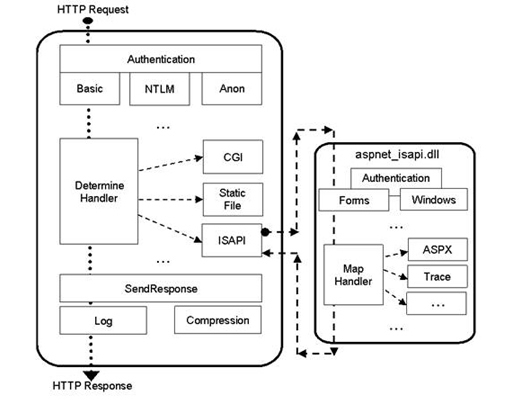

　　IIS6 的执行架构图，以及 IIS7 应用程序池配置成经典模式的执行架构图
